Cena stanovena výrobcem
| Model | LM 7-77 |
| WGNr. | W986 |

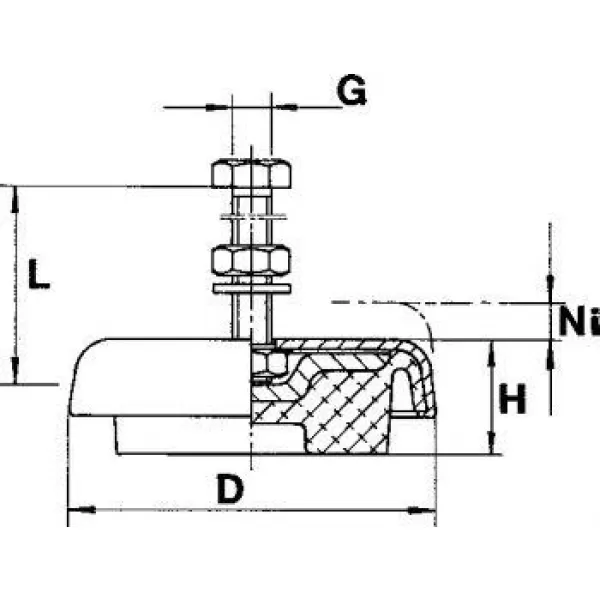

| Velikost závitu G | M24 x 1,5 |
| Podkategorie | Instalační prvek stroje LEVEL-MOUNT® |
| Nivelační výška Ni | 20 mm |
| Výška H | 54 mm |
| Max. tloušťka nohy stroje | 70 mm |
| Délka standardního šroubu L | 140 mm |
| Ø D | 241 mm |
| Rovinné brusky | 3000 kg |
| Soustruhy | 3000 kg |
| Zatížení na prvek | 3000–8000 kg |
| Frézovací stroje | 3600 kg |
| Lisy všeobecně do počtu zdvihů 110/min | 6500 kg |
| Stroje všeobecně | 7200 kg |
| Statická maximální zátěž | 8000 kg |
| Variantní atribut | 8000kg LM 7-77 |
| Číslo produktu | 96508000 |

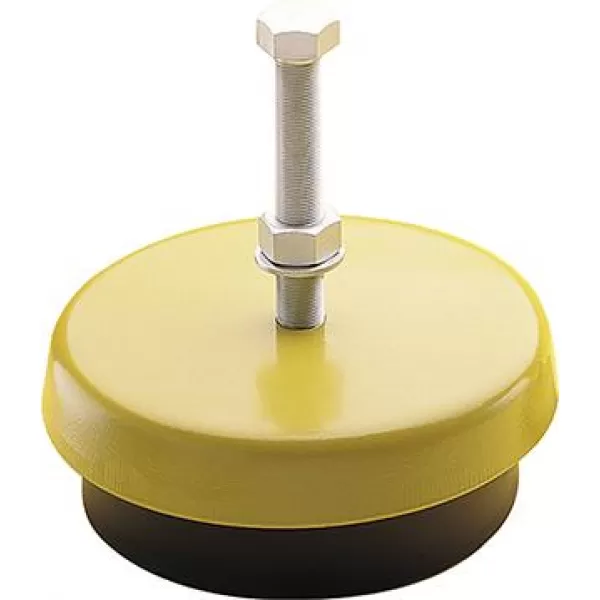

Instalační prvek stroje LEVEL-MOUNT®
Provedení: Elastomerové těleso ze syntetického kaučuku, odolné proti oleji a stárnutí, vnější uzávěr z kovu, žlutý práškový nátěr, přítlačná deska z tvárné litiny, šroub z oceli, pozinkovaná.
Použití: Pro pružnou instalaci strojů a lisů bez ukotvení.
Upozornění: Hodnoty zatížení uvedené v tabulce jsou směrné hodnoty, které byly určeny z hlediska dobré stability a instalace strojů bez ukotvení.
Výběr správného prvku:
1. Zjištění zatížení na prvek (hmotnost stroje : upevňovací body)
2. Stanovení druhu stroje,
3. Výběr prvků dle níže uvedené tabulky
4. Srovnání velikosti šroubů s otvorem pro upevnění
