Cena stanovena výrobcem
| WGNr. | W104 |
| na závit | M8 |
| Povrstvení | s úpravou párou |
| Variantní atribut | M8 |
| INOX duplex | 5 |
| INOX austenitická | 6 |
| INOX ferit./martenzit. | 8 |

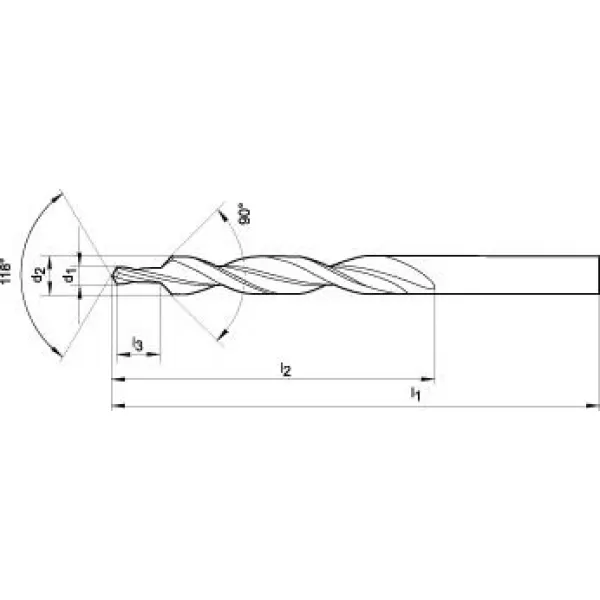

| Ø vrtáku d1 x Ø výhrubníku d2 | 8,4 x 15 mm |
| Litina GGG | 16 |
| Ocel < 1400 N/mm² | 16 |
| Délka vrtacích stupňů l3 | 19 mm |
| Litina GG/GTS | 20 |
| Ocel < 1000 N/mm² | 20 |
| Ocel < 700 N/mm² | 25 |
| Hliník < 8% Si | 40 |
| Měď, slitina mědi | 60 |
| Podkategorie | 90° na průchozí otv. |
| Délka spirály l2 | 114 mm |
| Celková délka l1 | 169 mm |
| Číslo produktu | 11120080 |
Stupňovitý vrták pro otvory pod závit, 90°, na průchozí otvory
Provedení: Broušený profil, pravořezný, s přesným zábrusem hrotu. Boční úhel čela, běžná tloušťka jádra a běžné stoupání šroubovice. Vrtání a zahloubení probíhá v jednom pracovním kroku a lícují mezi sebou.
Ø-Toleranz:Tolerance Ø: d1 = h9
d2 = h8
Upozornění: Řezná rychlost se řídí velkým průměrem, posuv malým průměrem.
Provedení: DIN 8374, úhel zahloubení 90°, jemný.

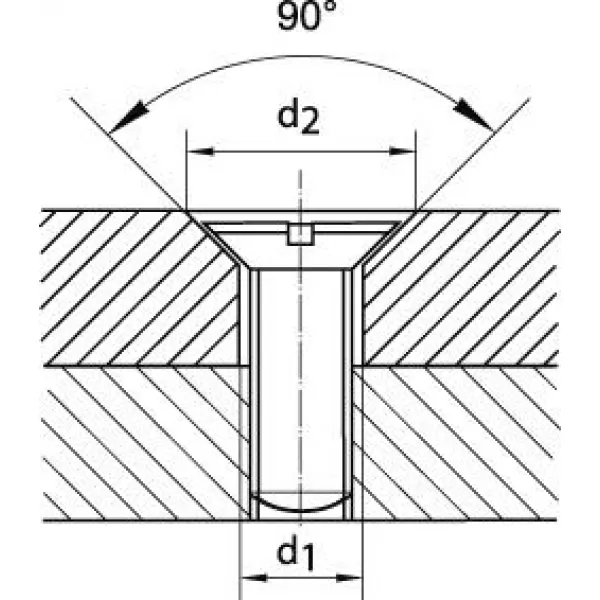

Použití: Na závitové a průchozí otvory dle DIN EN 20273 a zapuštění hlavy šroubů v úhlu 90°. Tvar A a B podle DIN 74, část 1. Na šrouby dle DIN EN 963 a DIN 964°.
Na vyžádání lze dodat s Morseovou kuželovou stopkou DIN 8375.
| WGNr. | W104 |
| na závit | M8 |
| Povrstvení | s úpravou párou |
| Variantní atribut | M8 |
| INOX duplex | 5 |
| INOX austenitická | 6 |
| INOX ferit./martenzit. | 8 |
| Ø vrtáku d1 x Ø výhrubníku d2 | 8,4 x 15 mm |
| Litina GGG | 16 |
| Ocel < 1400 N/mm² | 16 |
| Délka vrtacích stupňů l3 | 19 mm |
| Litina GG/GTS | 20 |
| Ocel < 1000 N/mm² | 20 |
| Ocel < 700 N/mm² | 25 |
| Hliník < 8% Si | 40 |
| Měď, slitina mědi | 60 |
| Podkategorie | 90° na průchozí otv. |
| Délka spirály l2 | 114 mm |
| Celková délka l1 | 169 mm |
| Číslo produktu | 11120080 |
