| WGNr. | W104 |
| na závit | M4 |
| Povrstvení | s úpravou párou |
| Variantní atribut | M4 |
| Ø vrtáku d1 x Ø výhrubníku d2 | 3,3 x 4,5 mm |
| INOX duplex | 5 |
| INOX austenitická | 6 |
| INOX ferit./martenzit. | 8 |
| Délka vrtacích stupňů l3 | 11,4 mm |
| Litina GGG | 16 |
| Ocel < 1400 N/mm² | 16 |
| Litina GG/GTS | 20 |
| Ocel < 1000 N/mm² | 20 |
| Ocel < 700 N/mm² | 25 |
| Hliník < 8% Si | 40 |
| Délka spirály l2 | 47 mm |
| Měď, slitina mědi | 60 |
| Celková délka l1 | 80 mm |
| Podkategorie | 90° pro jádrové vrtání |
| Číslo produktu | 11090040 |

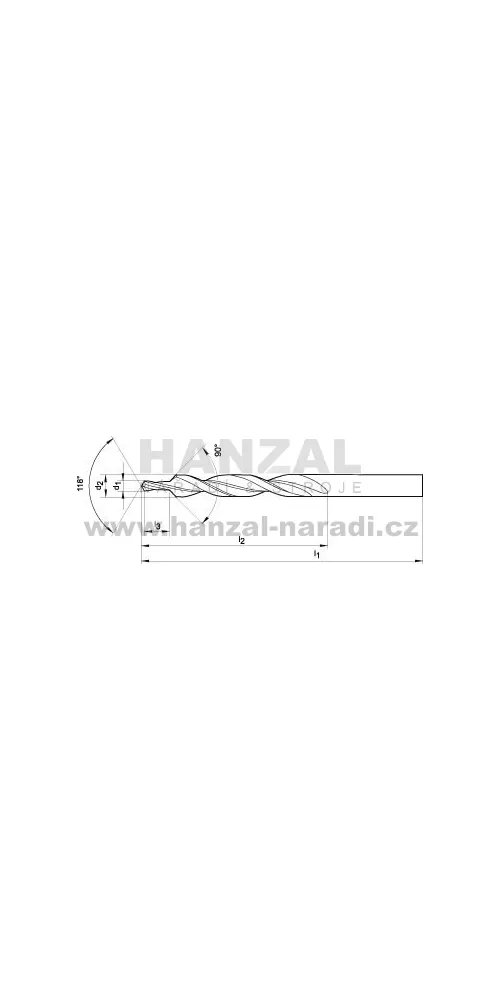

Stupňovitý vrták pro otvory pod závit, 90°, na jádrové vrtání
Provedení: Broušený profil, pravořezný, s přesným zábrusem hrotu. Boční úhel čela, běžná tloušťka jádra a běžné stoupání šroubovice. Vrtání a zahloubení probíhá v jednom pracovním kroku a lícují mezi sebou.
Ø-Toleranz:Tolerance Ø: d1 = h9
d2 = h8
Upozornění: Řezná rychlost se řídí velkým průměrem, posuv malým průměrem.
Provedení: DIN 8378, úhel zahloubení 90°.

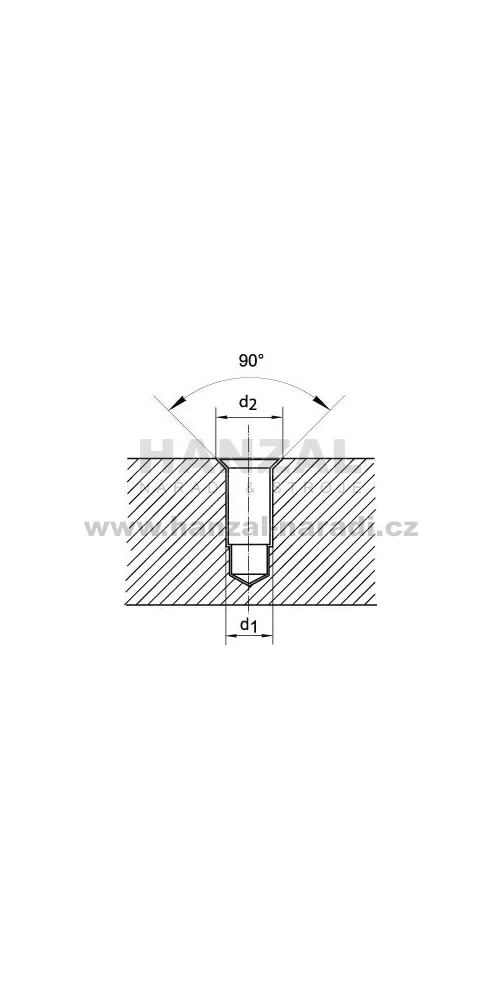

Použití: Na závitové jádrové otvory dle DIN 336, část 1 a volné zahloubení 90° dle průchozích otvorů v souladu s DIN EN 20273.
Na vyžádání lze dodat s kuželovou stopkou Morseovou DIN 8379 nebo provedení z MTK.
