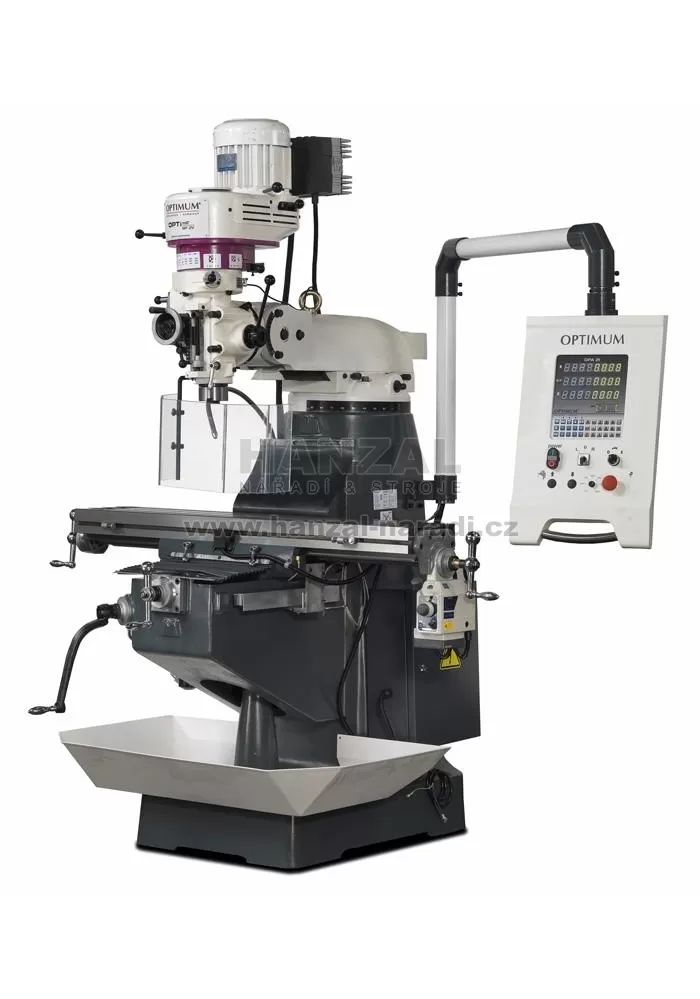

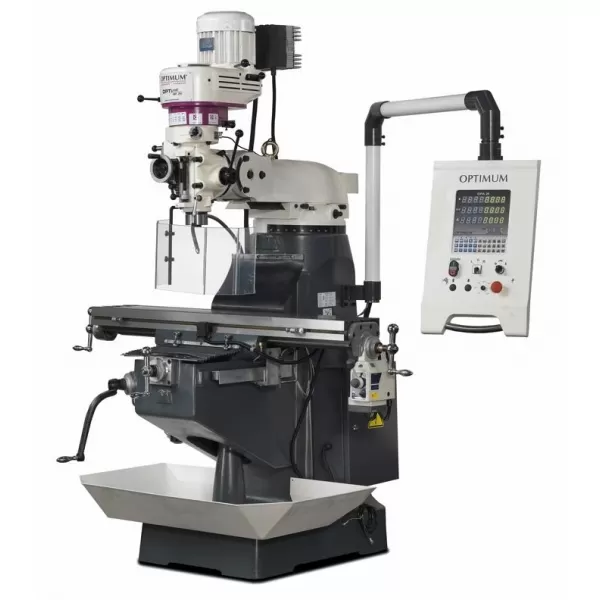

Univerzální vrtačko-frézka v masivním provedení pro profesionální použití. Plynulá regulace otáček pomocí frekvenčního měniče (Made in Germany) a digitální odměřování polohy DPA 21.
| Technická data | |
|---|---|
| Vrtací výkon trvalý | ocel | 20 mm |
| Vrtací výkon max. | ocel | 24 mm |
| Max. průměr stopkové frézy | 18 mm |
| Max. průměr nožové hlavy | 80 mm |
| Vyložení | 213 - 533 mm |
| Rozměry pracovního stolu | 1240 × 230 mm |
| Max. zatížení stolu | 230 kg |
| T-drážky | počet | 3 |
| T-drážky | velikost drážky | 16 mm |
| T-drážky | rozteč | 63 mm |
| Kužel vřetene | ISO40 |
| Rozsah posuvu - osa X | strojní, 800 mm |
| Rozsah posuvu - osa Y | ruční, 305 mm |
| Rozsah posuvu - osa Z | ruční, 406 mm |
| Otáčky | 10 – 5100 ot/min |
| Plynulá změna otáček | ano |
| Počet rychlostních stupňů | 6, plynule |
| Min. vzdálenost vřetene a stolu | 57 mm |
| Max. vzdálenost vřetene a stolu | 463 mm |
| Zdvih pinoly | 127 mm |
| Automatický posuv pinoly | 0,04 / 0,08 / 0,15 mm/ot. |
| Pojezd frézovací hlavy | 320 mm |
| Úhel naklopení frézovací hlavy | - 45 ° až + 45 ° |
| Úhel otáčení frézovací hlavy | 360 ° |
| Příkon | 1500 W |
| Elektrické připojení | 400 V |
| Rozměry (š × v × h) | 1450 × 2150 × 1400 mm |
| Hmotnost | 950 kg |

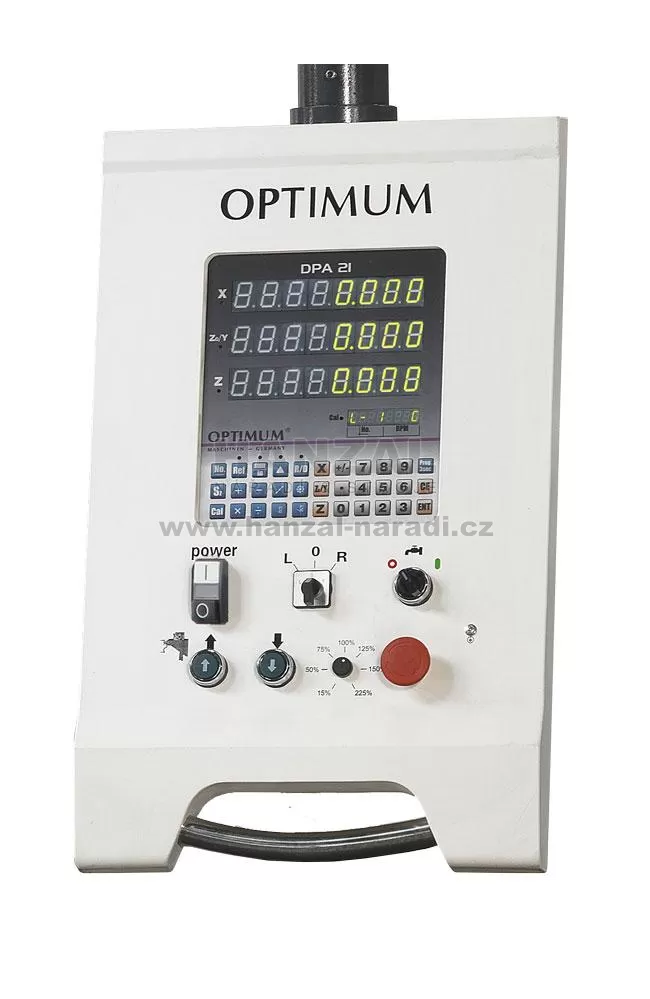

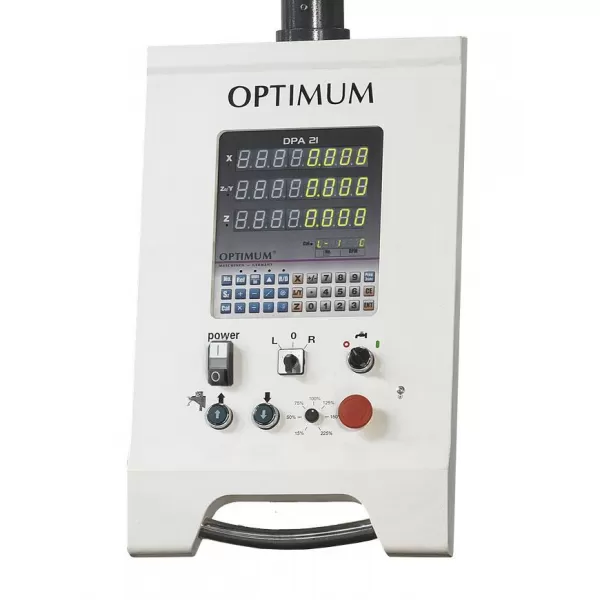

| Digitální odměřování DPA 21 |
| Strojní posuv stolu v ose X |
| Vana na třísky |
| Chladící zařízení |
| Seřizovací nářadí |
