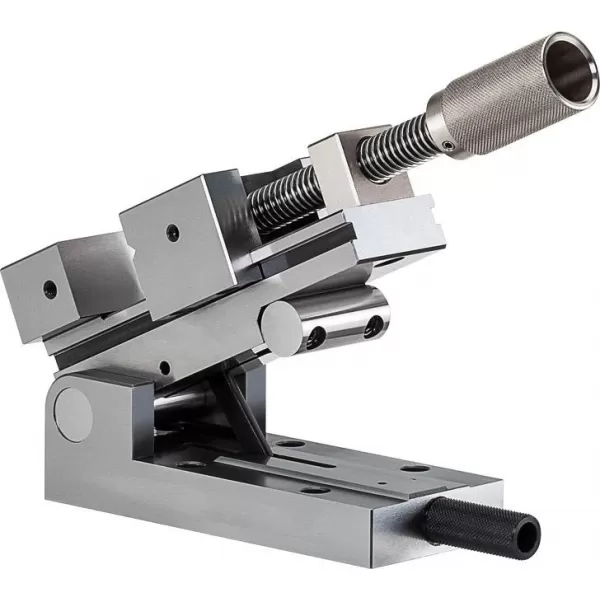

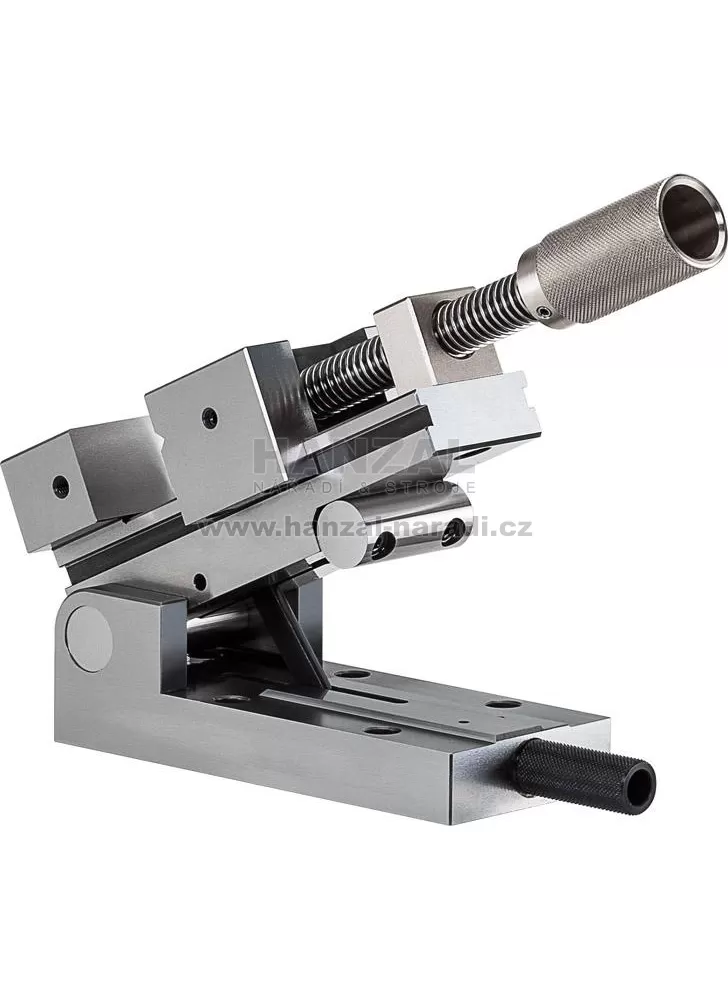

Přesný sinusový svěrák PS-SV s otočnou osou vpředu
Provedení: Těleso a čelisti z legované nástrojové oceli, kalené a jemně broušené. Pevná čelist je hladká, pohyblivá čelist s vodorovně zabroušeným prizmatem. S upnutím a uvolněním pomocí závitového vřetena. Úhlové nastavení s rozsahem nastavení 0 - 46° se provádí koncovými rozměry na sinusovém principu, ložiskové a opěrné čepy jsou kalené a broušené s přesností na 0,001 mm. Upínací přípravek se může v každé úhlové poloze tvarově zablokovat.
Pravoúhlost: 100 mm = 0,005 mm
Rovnoběžnost: 100 mm = 0,002 mm
Úhlová odchylka: při 45° ± 15".
Vzorec pro výpočet koncového rozměru x:
x = sin alpha • K (pro dosedací plochu A)
x = sin alpha •K + 1 (pro dosedací plochu B)
Příklad:
Hledá se: Konečný rozměr pro úhlové nastavení 24° 15' u přesného sinusového upínáku PS-SV.
Dáno: K = 100, sin alpha = 0,4107.
Výsledek: x = 0,4107 •100 = 41,07.
Konečný rozměr činí 41,07 mm.
Použití: Pro vysokou přesnost v nástrojárnách při broušení, frézování, měření atd.
